Elektrische Wasserpumpe für die Pferdekoppel mit Solaranlage

Amon Ott (ao@morpork.de)


Pumpe

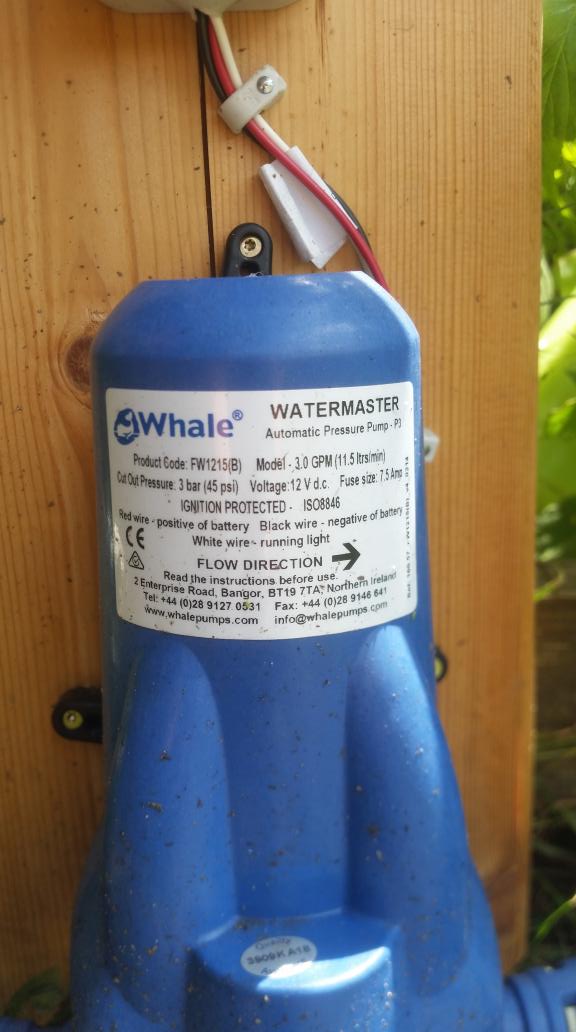

Whale Watermaster FW1215 Druckwasserpumpe 12 Volt - 11,5 l/min - 3 bar

https://www.whalepumps.com/marine/product.aspx?Category_ID=10015&Product_ID=10047&FriendlyID=Whale-Watermaster-Automatic-Pressure-Pump

Vertrieb in Deutschland: z.B. http://www.lindemann-kg.de/ (ich hatte sie bei Amazon gefunden).

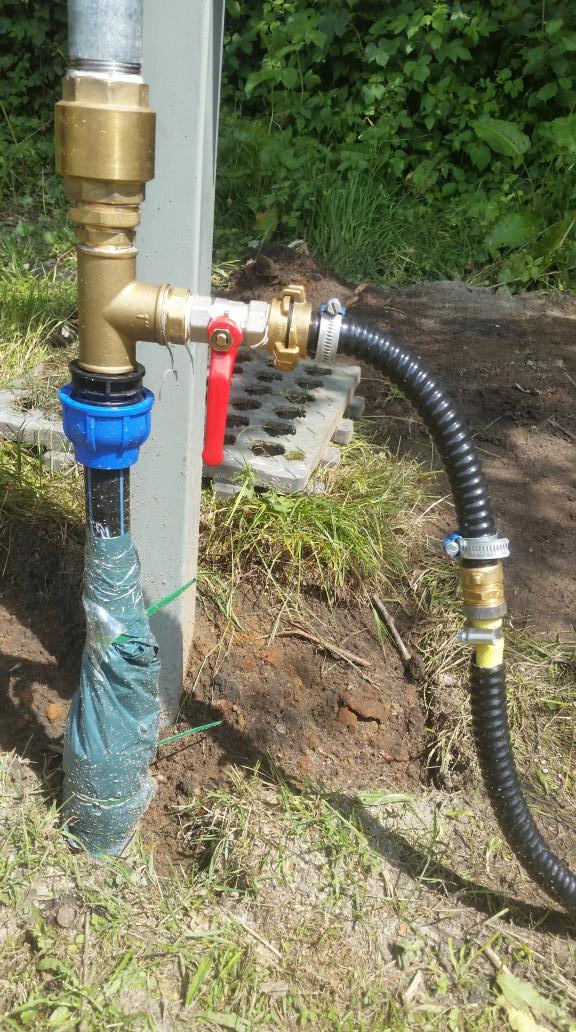

Die Wasser-Anschlüsse sind vom Typ "Whale Quick Connect", dafür braucht man ein Plastikrohr (am besten PE) mit 1/2" Außendurchmesser, evt. geht auch Metall. Das wird einfach hineingesteckt. Außen auf das Rohr passt ein üblicher Gartenschlauch, zum Brunnen kann man dann nach Bedarf weiter verbinden. Man kann auch den Gartenschlauch direkt ins Brunnenrohr hängen lassen. Ideal ist ein Pumpenstock mit einem seitlichen Extra-Anschluss für Pumpen und Absperrventil.

Die Pumpe schafft eine Ansaughöhe von max. 10 Fuß, das sind ca. 3,30m. Wenn es knapp wird, den Schlauch vorher mit Wasser füllen, z.B., indem man erst kurz aus einem Bottich pumpt oder beim doppelten Pumpenstock kurz mit der Handpumpe anpumpt.

Die Pumpe darf auch eine Weile trocken laufen, sollte es aber nicht länger als nötig. Weiteres Material:

Von Shurflo gibt es auch Pumpen, die eine ähnliche Ansaughöhe schaffen (nicht getestet), z.B. https://www.amazon.de/dp/B0013DZ8XM/?coliid=IO4V9BSUHBS20&colid=2EVTGACLEDEOP&psc=0&ref_=lv_ov_lig_dp_it

Stromversorgung

Montage

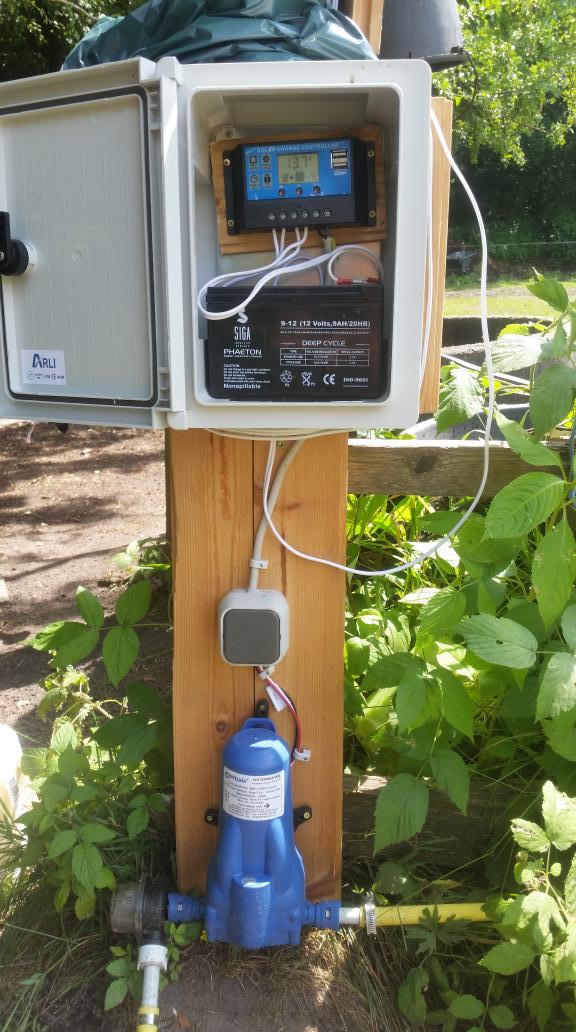

Auf die Montageplatte oben den Schaltschrank, darunter den Schalter, ganz unten die Pumpe senkrecht, Anschlüsse unten, montieren. Den Schalter dicht genug über der Pumpe, dass deren Kabel in das Schaltergehäuse langen, denn Regen und Strom passen nicht gut zusammen. Die Platte kann man später an einen Holzpfosten binden oder schrauben, damit nichts wackelt.

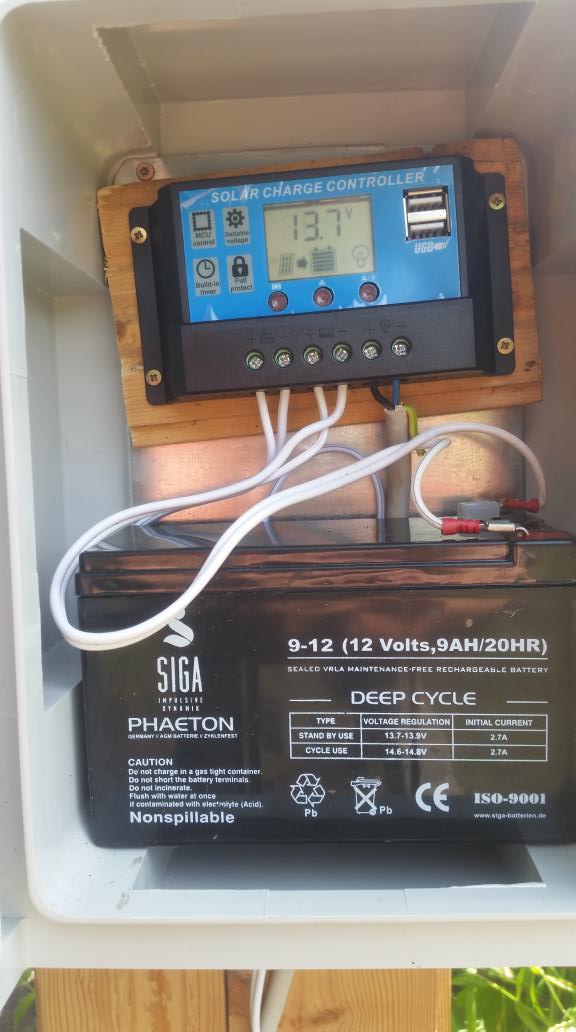

In den Schrank von unten (wegen des Regens) zwei knappe Löcher für die Kabel bohren. Im Schrank oben den Solarregler befestigen, z.B. die Metallplatte durchbohren oder doppelseitiges Klebeband (hält nicht so gut). Den Akku stellt man nachher einfach unten rein. Sollten die Löcher doch zu groß sein, am Schluss zukleben, damit keine Tiere reinkriechen.

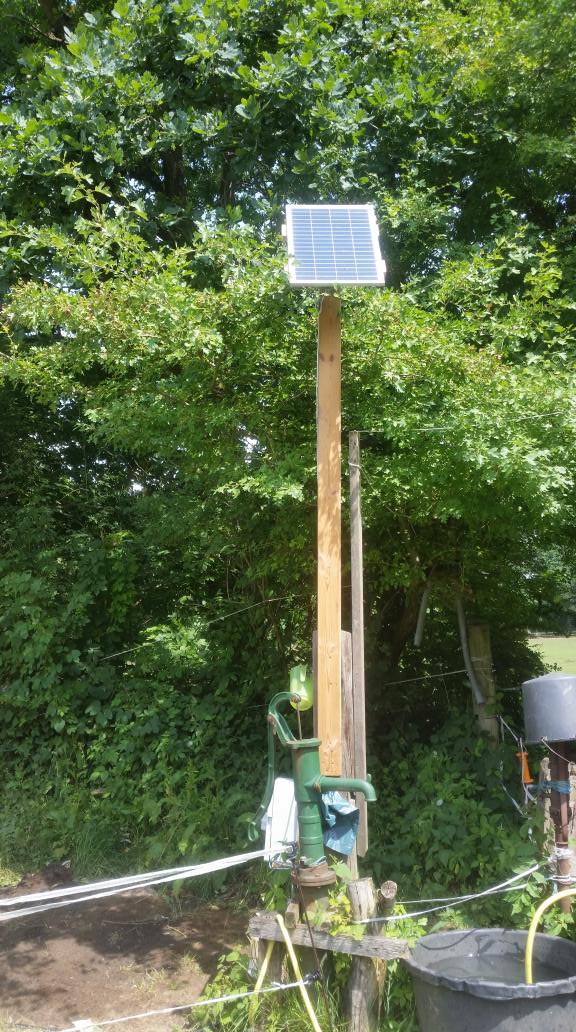

Am Solarpanel ausreichend langes Kabel anschließen. Das Solarpanel auf einen Holzrahmen montieren und mit Hilfe der Latte mit freier Sicht auf die Sonne im 45-Grad-Winkel montieren, dabei möglichst nach Süden ausrichten.

Am Solarregler ist per Symbol gekennzeichnet, wo Akku, Panel und Last anzuschließen sind. Achtung: Auf ± achten und immer erst den Akku anschließen, dann das Panel, der Regler kann sonst kaputt gehen. Vom Lastanschluss zum Schalter, von da weiter zur Pumpe. Darauf achten, dass am Schalter oben kein Wasser eindringen kann. Im Zweifel beide Kabel von unten einführen.

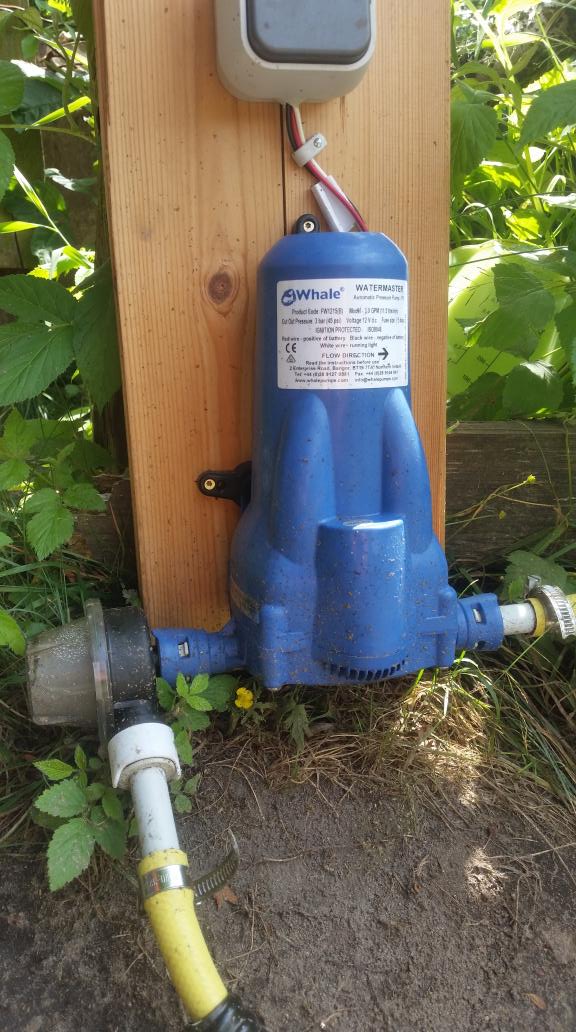

An der Ansaugseite der Pumpe ist immer erst der mitgelieferte Filter anzuschließen, da grober Dreck die Pumpe schädigen kann. Das PE-Rohr wird nur fest bis in die Dichtung eingesteckt und klemmt sich automatisch fest. Zum Rausziehen den weißen Ring festhalten. Am Auslass haben wir ca. 3m Gartenschlauch, das reicht, um alle Bottiche zu erreichen. Die Pumpe erzeugt bis zu 3 Bar Druck, bevor sie automatisch abschaltet, damit kann man ggf. auch weitere Strecken überbrücken oder mal ein Pferd abspritzen. Damit alles richtig dicht wird, die Schläuche mit den Schlauchschellen auf den Rohrstücken befestigen.

Die Pumpe zieht unter Last etwa 6A Strom, also 72W. Ein voller 9Ah-Akku reicht also ca. 1,5h, damit schafft man bis zu 11,5 l/min x 90 min = 1035l. Das sind ca. 11 90-Liter-Maurer-Bottiche voll Wasser. Das sollte reichen, auch wenn das Wetter mal so trübe ist, dass der Akku zu langsam geladen wird. Bei Bedarf kann man einen größeren Akku nehmen (Achtung mit den Schrankmaßen) oder ein größeres bzw. zweites Solarpanel kaufen und parallel klemmen.

Zur Krönung des Ganzen kann man der Montageplatte ein kleines Regendach spendieren. Und bei Frostgefahr klemmt man das Solarpanel und die Schläuche ab und nimmt die Platte mit Kasten und Pumpe mit nach Hause. Die Pumpe ist schließlich nicht frostsicher. Wer will, packt einen zweiten Schalter (es gibt auch Doppelschalter) und eine wasserfeste LED-Lampe dazu, dann gibt es am späten Abend auch gleich Licht.

Die Kosten der gesamten Anlage liegen bei ca. 250€. Viel Spaß damit...


Fragen?

Kein Problem, bitte per E-Mail an ao@morpork.de!


18-Jun-18, -ao
